Estação de montagem do corpo da máquina de enrolar transformadores automáticos de liga amorfa

MOQ: 1 colher
preço: consult
standard packaging: Empacotamento padrão da exportação
Delivery period: 5 dias
payment method: L/C, T/T, Western Union, MoneyGram
Supply Capacity: 100 PCS/MÊS
Informações detalhadas
Descrição do produto
Informações detalhadas
Lugar de origem
China
Marca
JC
Certificação
SGS，CE,UL
Número do modelo
JCHZ
documento
Folheto PDF do produto
Altura de operação:
H = 1000 mm
Duração:
L = 850 - 1650 mm
Largura:
B = 200 - 900 mm
Altura:
H = 200 - 900 mm
Ap Carga portadora da plataforma de elevação (classificada) gama de capacidade aplicável ao transfor:
W = 3000 kg
Intervalo de capacidade aplicável ao transformador imerso em óleo:
30 kVA――1600 kVA
Quantidade de ordem mínima:
1 colher
Preço:
consult
Detalhes da embalagem:
Empacotamento padrão da exportação
Tempo de entrega:
5 dias
Termos de pagamento:
L/C, T/T, Western Union, MoneyGram
Habilidade da fonte:
100 PCS/MÊS
Destacar:

Máquina automática de enrolar transformadores

,

Montagem de máquinas de enrolamento

,

Máquina de enrolar de montagem

Descrição do produto

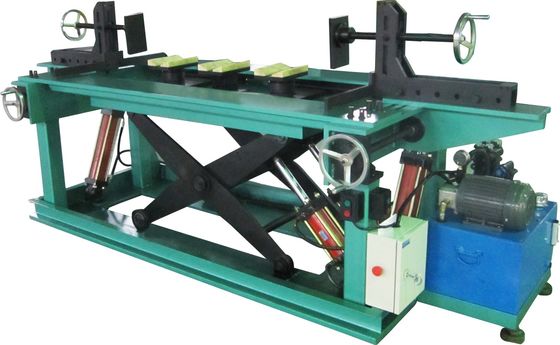

JCqz-3000 Instalação do corpo do transformador de liga amorfa

Descrição do produto

Resumo
Estação de montagem do corpo da máquina de enrolar transformadores automáticos de liga amorfa 0
Função
Esta máquina é uma unidade de propósito especial para a montagem do corpo para transformador de liga amorfa, é usada para várias especificações de transformadores de tipo imerso em óleo e seco.As bobinas são pré-colocadas na plataforma de elevação do banco de montagem, o eixo de enrolamento é horizontal, cada núcleo de estrutura única atravessa o buraco interno de enrolamento e pode completar o enrolamento do núcleo, bandagem, o conjunto de isolamento do corpo,Fixação de pinças e outros processosA altura do suporte de montagem pode ser ajustada facilmente para satisfazer os requisitos em diferentes etapas do processo de montagem.
O mecanismo de movimento principal utiliza um sistema hidráulico, com características de elevação estável, fácil ajuste, potência redundante e assim por diante.

Especificações principais
2.1 Altura de operação H = 1000 mm
2.2 Intervalo de parâmetros aplicáveis do corpo (forma):
Duração:L = 850 - 1650 mm
Largura:B = 200 - 900 mm
Altura:H = 200 - 900 mm
Intervalo de capacidade aplicável ao transformador imerso em óleo::30 kVA――1600 kVA
2.3 Carga de suporte da plataforma de elevação(Classificado):W = 3000 kg
2.4 Corrida de elevação:S = 500 mm
2.5 Velocidade de elevação:
V = 40 mm/s(ajustável)
2.6 Pressão de funcionamento hidráulica(Classificado):P = 14 Mpa
2.7 Tensão de funcionamento:AC 380V três fases 5 fios
2.8 Potência da máquina:1.5KW
2.9 Peso da máquina:W=1500 kg
2.10 Cor:Tinta de martelo verde

Instruções de funcionamento
3.1 Alimentação, ligação do interruptor de alimentação, em seguida, a unidade está em funcionamento.
3.2 Seguindo as especificações da peça:
* Ajustar as rodas esquerda e direita na parte da frente do suporte de montagem, pré-definir a largura da mesa de trabalho, a largura pré-definida é a altura do eixo de enrolamento mais 5 mm adicionais para enrolar fácil pendurar.
* Ajustar os suportes de pressão esquerdo e direito na mesa de montagem, permitindo que a distância entre as duas placas de pressão seja maior do que o comprimento máximo do corpo.
* Operar o elevador, colocar os três suportes em "V" no elevador ligeiramente acima da plataforma de trabalho e ajustar a distância entre os três suportes de acordo com o tamanho do corpo.Depois tranca-os depois de ajustá-los..
* Suspensão de bobinas trifásicas A, B, C no suporte, por turnos, as bobinas do eixo longo é vertical ao plano de trabalho.pressionar a placa contra o lado das bobinas suavemente para garantir a travessia vertical do enrolamento através do núcleo e segurança.

* Abaixar lentamente a plataforma de elevação, permitir que o plano interno do eixo curto do enrolamento seja ligeiramente inferior ao plano de trabalho em cerca de 5 mm.
* Pendurar o núcleo no carrinho móvel auxiliar.
* Após inserir a primeira camada do núcleo principal e do núcleo sub-quadro no enrolamento, por sua vez, dobrar os núcleos do outro lado do suporte de montagem, pintando epoxi e ligando.Operar o elevador para baixo para manter o plano superior do núcleo da primeira camada paralelo ao plano de trabalho fixo.No processo, a fim de evitar a deformação do núcleo e os danos devido à impressão,O instrumento de suporte temporário deve ser utilizado para suportar a parte iminente do núcleo..
* Após a instalação do isolamento da carroceria, montar a pinça superior e inferior, as placas laterais esquerda e direita, em seguida, fixação de acordo com as exigências do processo.Complete o processo do corpo e levante-se com guindaste.
* Os dispositivos de protecção eléctrica estão equipados nas peças de limite para evitar avarias e garantir a segurança.

Estrutura principal:
O elevador adota sistema hidráulico, inclui: bomba de óleo, motor, tipos de válvulas, etc., são usadas peças de alta qualidade para garantir sistema de alta confiabilidade, baixo ruído e não vazamento.Pressão de trabalho nominal 14 Mpa. Use ligação de mangueira de alta pressão, operação segura e fácil.
* Projetar uma plataforma de elevação de grande escala (1400 × 670 mm) para satisfazer o espaço de movimento para vários mecanismos de rolamentos e mesa deslizante.deixar margem suficiente para facilitar a operação de apoio.
* Método de movimento para mesa de rolamentos deslizantes com condução de poleia, com forte capacidade de carga, operação portátil, posicionamento preciso.A mesa de rolamentos pode ser levantada e abaixada até 100 mmO mecanismo de ajuste fino equipado com um rolamento plano para reduzir a resistência de manipulação do ajuste quando carregado pesadamente.
* A plataforma fixa dianteira equipada com mecanismo de accionamento de barras de parafuso, mover a plataforma fixa em linha reta ou para trás girando as rodas manuais.Bloquear a plataforma puxando a alça.
* O mecanismo de contacto da prensa é instalado nos lados esquerdo e direito do suporte de montagem para segurar o enrolamento e o núcleo de ferro e garantir a segurança ao mesmo tempo.O curso efectivo de cada mecanismo de prensagem é de 500 mm.
* Os principais componentes electrónicos são produtos Schneider utilizados para garantir uma elevada fiabilidade.

Estado de entrega
Estação de montagem máquina completa um conjunto ((incluindo armário);
Carrinho de elevação hidráulico independente, um conjunto;
Lista de documentos e outras peças sobressalentes.
Incluindo lista de configuração, manual de operação, desenho do principal hidráulico, diagrama elétrico.
