Máquina de fixação APG com sistema de aquecimento de 24 ou 36 kV

MOQ:	1 colher
preço:	consult
standard packaging:	De madeira
Delivery period:	5 dias
payment method:	T/T, Western Union, MoneyGram, D/P
Supply Capacity:	100 pcs/mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem

China

Marca

Certificação

SGS，CE,UL

Número do modelo

888

documento

Folheto PDF do produto

Meio de isolamento:

Resina epoxi

Estrutura do circuito magnético:

Tipo combinado

Tamanho da placa de pinça:

1000x1000mm

Min Max traço da placa de pinça:

250 x 1650 mm

Potência de aquecimento:

36kw

Especificações:

900*900*900

Origem:

China

Capacidade de produção:

60000 PCS/ano

Quantidade de ordem mínima:

1 colher

Preço:

consult

Detalhes da embalagem:

De madeira

Tempo de entrega:

5 dias

Termos de pagamento:

T/T, Western Union, MoneyGram, D/P

Habilidade da fonte:

100 pcs/mês

Destacar:

Máquina de fixação APG de 24 kV

Máquina de fixação APG de 36 kV

Sistema de aquecimento Máquina de fixação APG

Descrição do produto

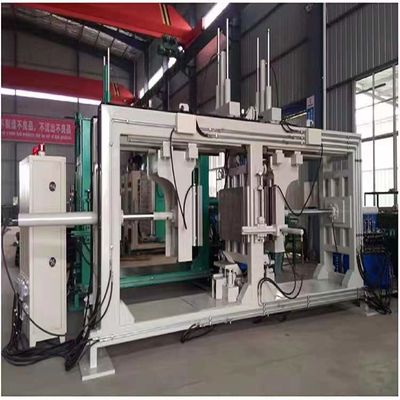

Máquina APG
1. Tamanho da placa de fixação: 1250*800 mm
2.força de fixação principal: 400KN
3.Corrente de abertura máxima: 1200 mm
4Força do cilindro superior: 30KN
5.força inferior: 30KN
6Potência de aquecimento: 24 kW
8- Com tela sensível ao toque no lado do comando.
injecção
7.Peso bruto: 8000 kg
8Inclinação da máquina: 5° no eixo X hidráulico
Máquina de fixação APG com sistema de aquecimento de 24 ou 36 kV 0

- Não.

- Não.

- Não.

- Não.

24 kV Lbs molde.
- Não.- Não.- Não.- Não.

APG Clamping Machine processo de fluxo chrt
- Não.
Sistema de preparação a vácuo de resinas epoxi Proposta técnica
Disposições gerais
1O caderno de especificações apresenta os requisitos técnicos relativos ao projecto, estrutura, montagem, ensaio e funcionamento dos equipamentos.
2. as especificações estabelecidas para a presente especificação técnica são requisitos técnicos mínimos, não são especificados todos os pormenores técnicos,e as disposições das normas e especificações relevantes não são totalmente citadas, O fornecedor deve assegurar que os produtos e serviços prestados cumpram o disposto no presente Acordo e as normas nacionais e industriais pertinentes, e que são funcionais e de bom desempenho.Deve cumprir os requisitos das normas e normas nacionais obrigatórias em matéria de segurança e protecção do ambiente.
3. o projecto é um projecto "chave na mão", o fornecedor é responsável pelo fabrico, transporte, instalação, comissionamento, formação e manutenção dos equipamentos.
4. o equipamento fornecido pelo fornecedor viola os direitos de propriedade intelectual, a responsabilidade por danos é suportada pelo fornecedor e não prejudica os interesses do comprador.
5Após a entrada em vigor do contrato, o fornecedor deve fornecer ao comprador um calendário de produção que satisfaça os requisitos da data de entrega do contrato.
6. o plano de arranjo do equipamento fornecido pelo fornecedor, o diagrama de estado básico, o diagrama eléctrico, o diagrama de estrutura dos componentes principais, etc.,O comprador deve confirmar antes de colocar em produçãoO fornecedor deve alterar incondicionalmente os problemas que não satisfaçam os requisitos da presente especificação técnica.
7. a especificação do equipamento deve incluir o princípio de funcionamento, a estrutura, as instruções de instalação, os métodos de funcionamento e as precauções, as falhas comuns e os métodos de manuseamento,fornecedores e especificações do modelo de todo o equipamento e de todos os sistemas importantes.
8O fornecedor compromete-se a fornecer uma tecnologia de fundição adequada, madura e comprovada.

II. Área de aplicação dos equipamentos
O equipamento de colagem a vácuo neste esquema é adequado para colagem de bobinas de resina epóxi de vários produtos elétricos de resina epóxi: transformador, transformador a seco, bobina de supressão de arco, reator,transformador de aterragem e assim por diante (são aplicáveis tanto o sistema de enchimento como o sistema de resina de enchimento).

III. Descrição simples da produção de equipamento
1- tipos de produtos: transformadores diversos, transformadores a seco, bobinas de supressão de arco, transformadores de ligação à terra, reactores de núcleo e outros produtos eléctricos.
2. adequado para produção diária contínua.
3- Condições de utilização dos equipamentos

1. Local de funcionamento do equipamento: interior.
2. Modo de aquecimento do equipamento: aquecimento eléctrico de potência.
3. Fornecimento de energia: tensão:380 V,50 Hz, potência≤55kW.
4. ar comprimido: caudal:3/min, pressão 0,8 MPa.
5. Condições ambientais: temperatura ambiente-15oC ~ + 40oC, umidade relativa ≤ 95.

4. componentes eléctricos selecionados marca Schneider.

IV. Principais componentes do equipamento:

Sistema de desgaseamento de misturas pré-misturadas de resinas (300 L) - 1 conjunto
Sistema de desgaseamento de misturas pré-misturadas de agentes de cura (300 L) - 1 conjunto
Um sistema de desgaseamento de agentes curadores de resina (300 L) - 1 conjunto
Tubulação de descarga de material - 4 conjuntos.
Tanque de mistura e sistema de aquecimento de tubulação de material --- 2 conjuntos cada
Sistemas de ar comprimido --1 conjunto
Sistemas eletrónicos de pesagem e alimentação - 2 conjuntos.
Fenda de desembalagem de sacos 1 conjunto
Tanques de secagem de embalagem - 1 conjunto

Alimentação a vácuo-- 1 conjunto
Sistema de controlo e medição--1 conjunto
Equipamento plataforma de operação de aço - 2 conjuntos

- Parâmetros técnicos e descrição do equipamento

Tamanho do reservatório de mistura: 300L
Velocidade de bombeamento da bomba principal do sistema de vácuo superior a 300 pa L/S (utilizadores)
Temperatura de funcionamento do reservatório de mistura 60~75oC (regulado)
Este equipamento adota um misturador dinâmico automático de material de mistura.

5. este equipamento tem controle de programa de computador e modo de controle manual. registo automático do tanque de material, temperatura do molde, vácuo, pode ser pré-configurado a quantidade de material é controle automático.
7. cada tanque de mistura adota aquecimento eléctrico, óleo de condução de calor como meio de transferência de calor, controlo automático da temperatura.A resina e o agente de cura são inalados diretamente da entrada do reservatório pré-misturado.
8O reservatório de desgaseamento a vácuo adota um dispositivo de desgaseamento por filme e um dispositivo de agitação por ancoragem.

- Condições técnicas dos sistemas

Sistema de desgaseamento de mistura de resina de 300 L: 1 conjunto (respectivamente para mistura de resina + enchimento)
1. Parâmetros técnicos principais

Volume efectivo interno: 300 L
Vazio limite: < 50 Pa (sem carga, temperatura normal)
Vazio de trabalho: 50 a 200 Pa (regulado)
Taxa de fuga sem carga: < 100 Pa.L.S
Temperatura de funcionamento: temperatura ambiente ~ 100 °CoC ± 2oC ((regulado automaticamente, temperatura constante automática, alarme de sobre-temperatura)
Temperatura da superfície externa do reservatório: +25oC temperatura ambiente
O vácuo pode ser ajustado em condições controláveis, tais como 50 Pa-200 Pa

1. Para mistura de resina epóxi e desgaseamento a vácuo,
2. Características estruturais e descrição
O tanque é de estrutura vertical e a parede interna do tanque é de aço inoxidável 304.
Dispositivo de desgaseamento por película, accionamento do redutor (com controlo do conversor de frequência).
Mistura: dispositivo de mistura de tipo âncora, material de aço inoxidável, motor de redução de conversão de frequência.
A tampa do reservatório é dotada de um portão de alimentação, um portão de sucção do agente curador de resina, um portão de vácuo, um portão de observação e um portão de medição de temperatura.
Com iluminação, janela de observação:1.
Aquecimento do tanque: óleo de condução de calor entre as camadas do tanque, dois centros de aquecimento independentes, fáceis de aquecer.
Controle de temperatura: 1 sensor de temperatura e instrumento de controle de temperatura são usados para controlar a temperatura do tanque, faixa de controle de temperatura 40 ~ 120oC ± 5oC.
Display de temperatura no tanque: 1 sensor de temperatura e instrumento de exibição de temperatura são usados para exibir a temperatura do tanque, faixa de exibição de temperatura 0 ~ 200oC.
